Remplacement d'une entrée d'eau en plomb

RECONNAITRE UNE ENTRÉE D’EAU DE PLOMB

Identifier la présence d’une entrée d’eau est la première étape.   Le plomb est de couleur grise, sans éclat (terne) et sinueux (l’entrée d’eau de plomb présente des courbures).  Voici quelques exemples :

Entrée d'eau en plomb à Montréal

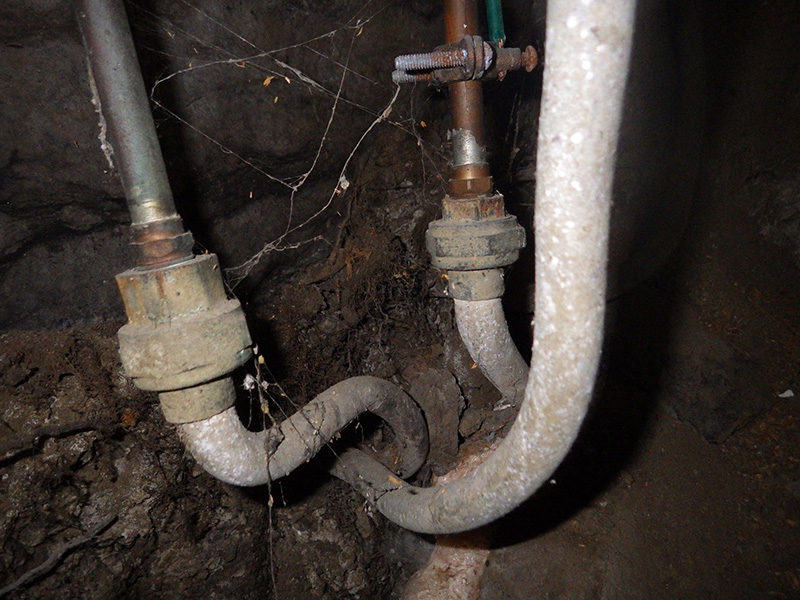

Entrée d’eau en plomb et transition compression cuivre :

 Notez la couleur grise terne et les courbures prononcées.  Également, l’on note des joints de transition de type compression entre l’entrée d’eau de plomb et la ligne de distribution de cuivre.

Entrée principale d'eau en plomb

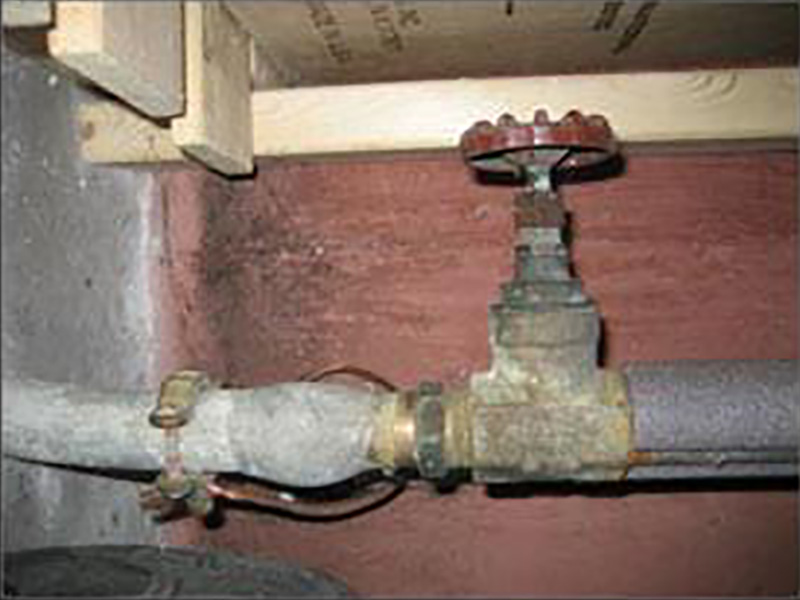

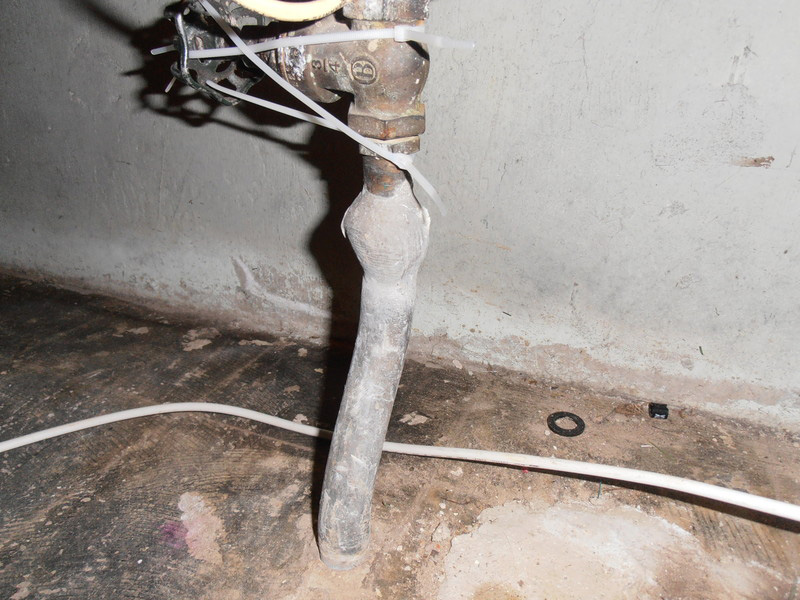

Entrée d’eau en plomb et joint de type renflement :

 Notez la couleur grise terne.  Également, l’on note un joint de transition de type renflement entre l’entrée d’eau de plomb et la valve principale en laiton.

 Aqueduc principal en plomb

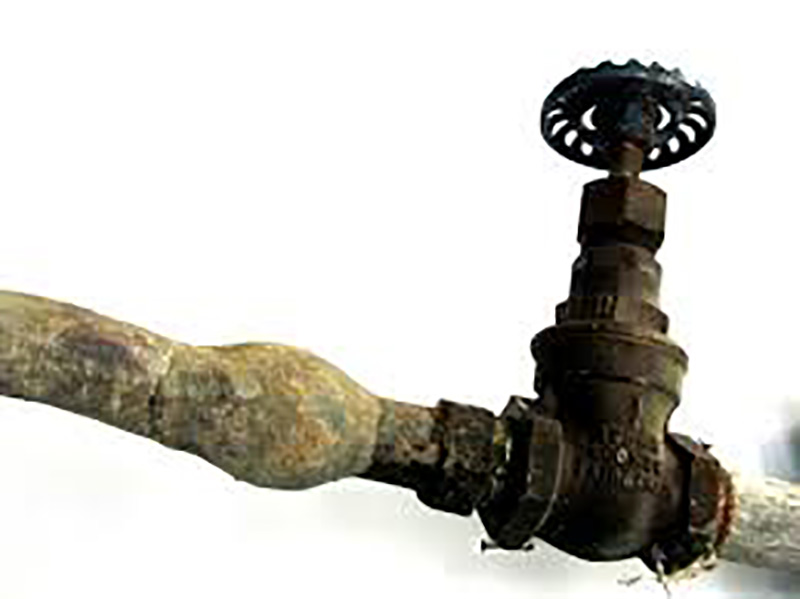

Entrée d’eau en plomb et joint de type renflement :

 Notez la couleur grise terne et le joint de transition de type renflement.

Ligne eau en plomb à remplacer
Entrée d’eau en plomb et joint de type renflement :

 Notez la couleur grise terne et le joint de transition de type renflement.

Eau potable distribution en plomb

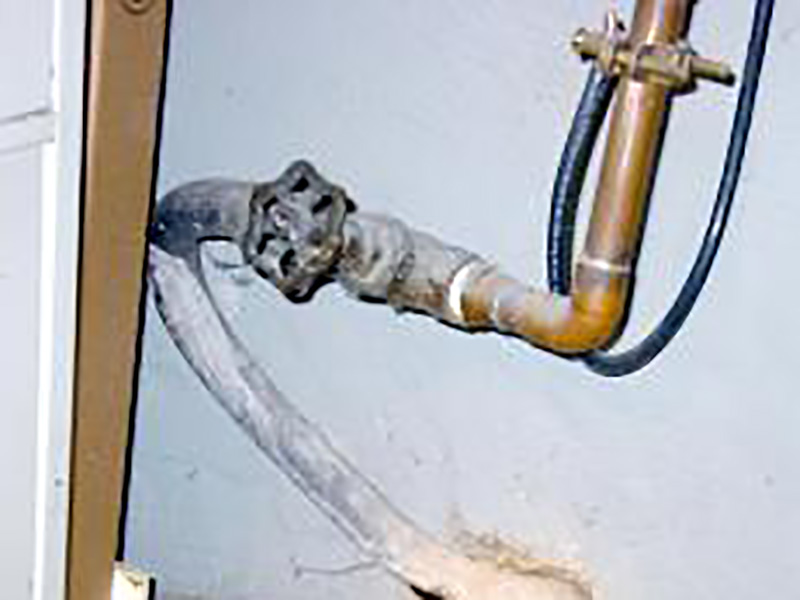

Entrée d’eau en plomb et transition filetée cuivre :

 Notez la couleur grise terne et la courbure prononcée.  Également, l’on note des joints de transition de type filetée en aval de la valve d’arrêt principale.

Entrée principale d'eau (non-cuivre, non galvanisé)
Entrée d’eau en plomb et transition filetée galvanisé :

 Notez la couleur grise terne et la courbure prononcée.  L’acier galvanisé est gris terne comme le plomb mais ne comporte aucune courbure.  De plus, la présence de rouille est un signe cardinal de sa présence.

Eau potable en plomb (danger pour la santé?)

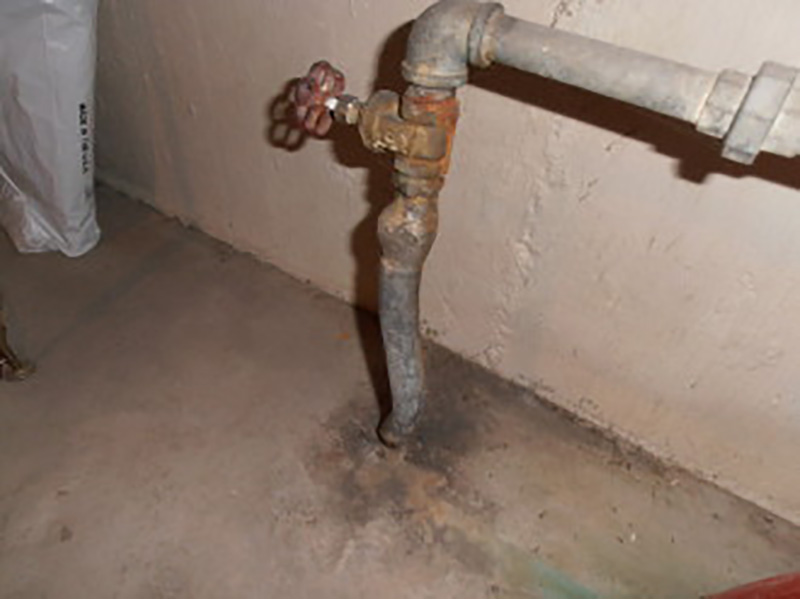

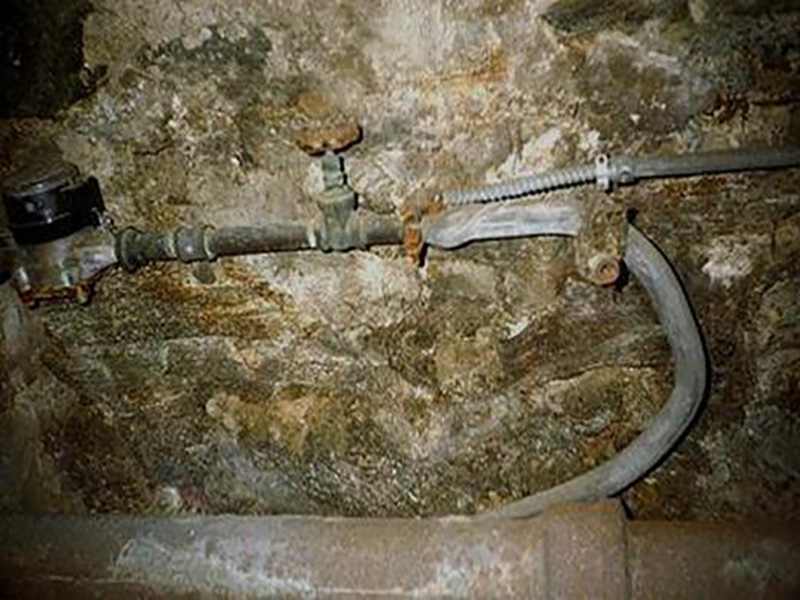

Entrée d’eau en plomb et joint de type renflement :

 Notez la couleur grise terne, le joint de transition de type renflement et la courbure prononcée.

Entrée d'eau principale de maison en plomb

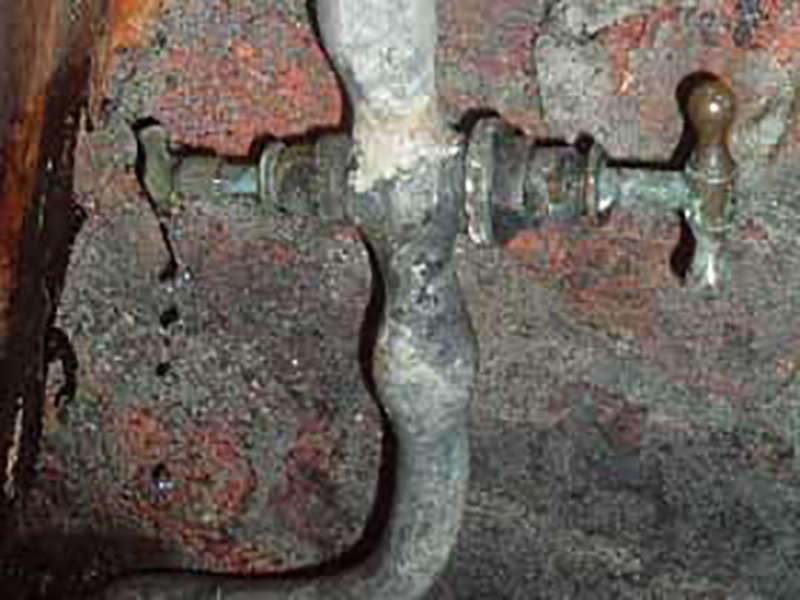

Entrée d’eau et ligne de distribution en plomb :

 Notez la couleur grise terne et les deux joints de transition de type renflement de part et d’autre de la valve d’arrêt principale.

DIFFÉRENCIER UNE ENTRÉE D’EAU DE PLOMB D’UNE ENTRÉE D’EAU EN CUIVRE OU EN ACIER GALVANISÉ :
Caractéristique Plomb Cuivre Acier
Présence de joint de type renflement oui
Présente des courbures oui oui
On peut le marquer avec son ongle oui
De couleur grise oui oui
De couleur cuivrée lorsque gratté avec un objet métallique oui
Rectiligne oui
Présence de rouille oui
Attire un aimant oui
Présence de vert-de-gris (oxydation du cuivre de couleur verte) oui
Émet une résonance lorsque frappé oui oui



Entrée d'eau principale en cuivre pour le remplacement du plomb

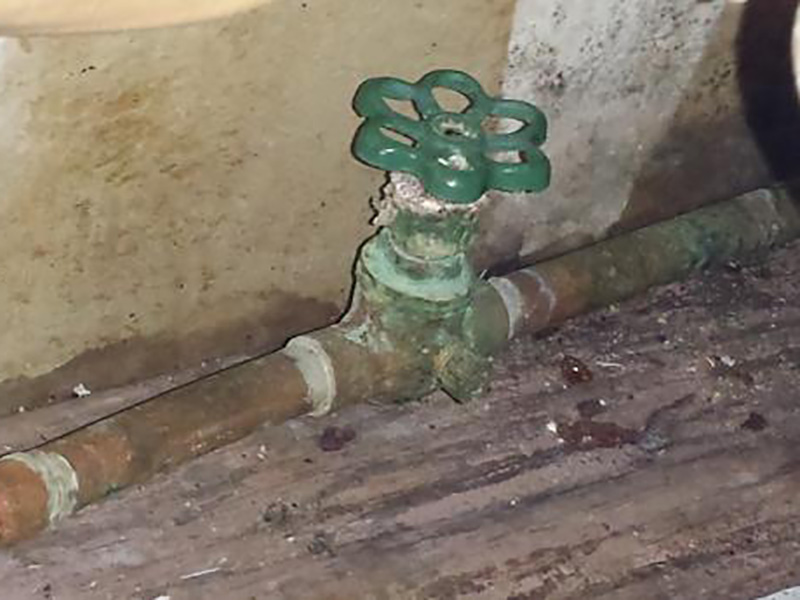

Entrée d’eau en cuivre :

 Notez la couleur cuivrée, la présence de vert-de-gris et le trajet rectiligne.

Entrée d'eau principale d'une maison en galvanisée

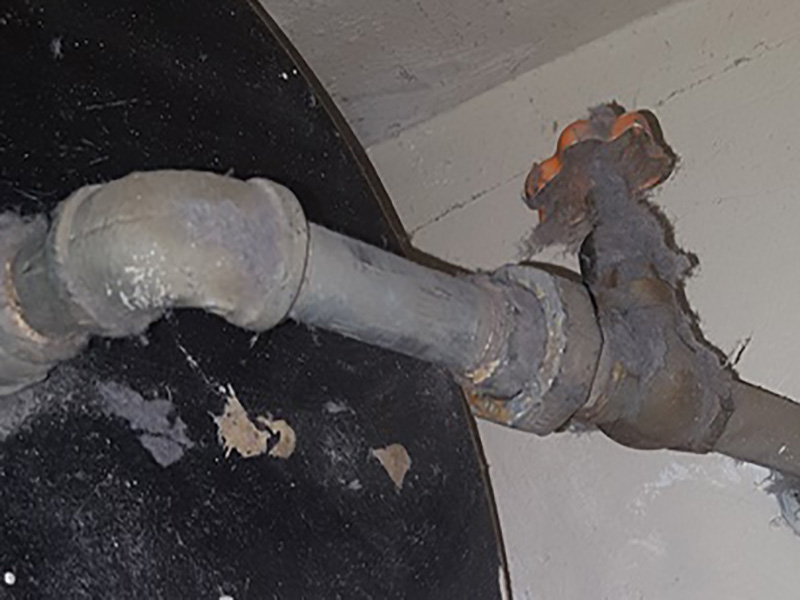

Entrée d’eau en acier galvanisé :

 Notez la couleur grise terne et le trajet rectiligne.

TECHNIQUES DE REMPLACEMENT D’UNE ENTRÉE D’EAU :

Le remplacement d’une entrée d’eau peut se faire par l’une des deux méthodes suivantes : l’excavation classique et le tirage.

Lors d’une excavation classique, une tranchée est creusée du point de départ jusqu’au point d’arrivé de la ligne d’eau.  Concrètement, cette tranchée est creusée de la fondation du bâtiment (à l’endroit de la valve principale intérieure) jusqu’à la valve d’arrêt de ligne (boitier métallique circulaire que l’on retrouve au sol, communément appelé « bonhomme à l’eau »).  Cette méthode implique le démantèlement ou la démolition de ce qui se trouve entre le point de départ et le point d’arrivé.  Balcon, trottoir, asphalte, pavé-uni, arbre et terrassement sont affectés et doivent être reconstruit suite aux travaux.

Lors d’un tirage, une tranchée continue n’a pas à être creusée : seuls deux trous d’accès sont creusés.  Le premier, d’une dimension de 12po (largeur) x 24po (longueur) x 12po (profondeur), est creusé à l’intérieur du bâtiment à l’endroit de la valve principale intérieure.  Le second, d’une dimension de 5pi (largeur) x 5pi (longueur) x 6pi (profondeur), est creusé à l’extérieur à l’endroit du bonhomme à l’eau.  Ensuite les deux extrémités de la ligne d’eau en plomb sont coupées et ouvertes.  Un câble est passé à l’intérieur de l’ancienne ligne de plomb et de la nouvelle ligne de cuivre de manière à créer « un train » de tuyaux.  Ce câble est relié à un appareil de tirage hydraulique : le câble est tiré et amène avec lui les deux lignes d’eau aboutées.  L’ancienne entrée d’eau en plomb est retirée et la nouvelle entrée d’eau de cuivre la suit et la remplace.

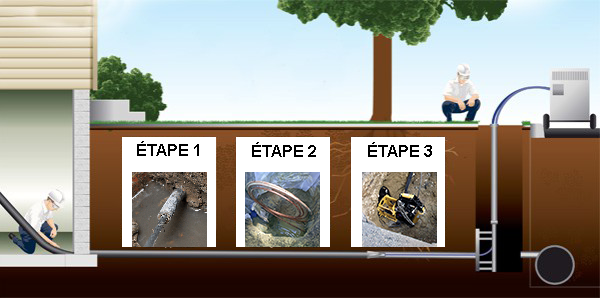

Étapes de remplacement d'une entrée d'eau par la technique de tirage

Première étape d'un tirage d'une nouvelle entrée d'eau

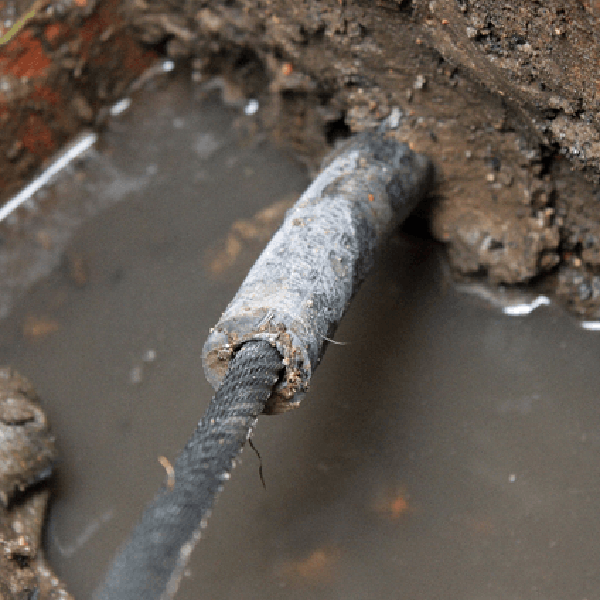

Étape 1 : Passage d’un câble d’acier dans l’entrée d’eau de plomb.

 Une fois les deux trous d’accès creusés, un câble d’acier est passé à l’intérieur du tuyau de plomb.

Deuxième étape d'un remplacement d'entrée d'eau par tirage

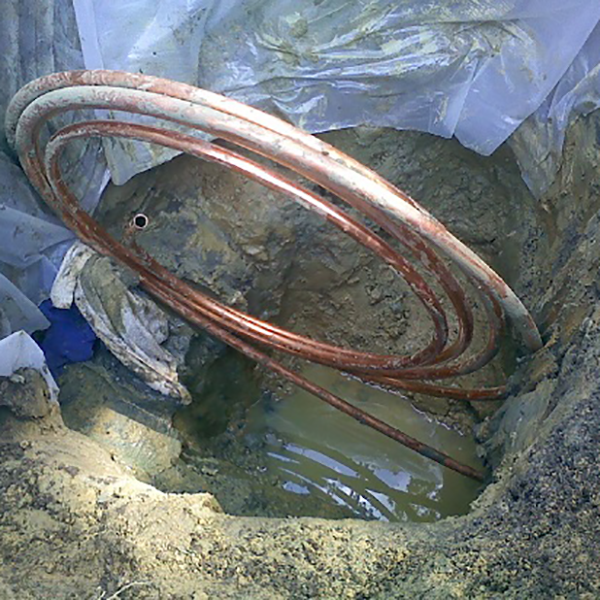

Étape 2 : Assemblage de la nouvelle conduite d’entrée d’eau en cuivre à l’ancienne entrée d’eau de plomb.

 Le même câble est passé à l’intérieur du tuyau de cuivre.  Les deux tuyaux forment maintenant un « train de tuyaux » : le plomb en avant et le cuivre derrière lui.

 Troisième étape d'en remplacement d'une entrée d'eau

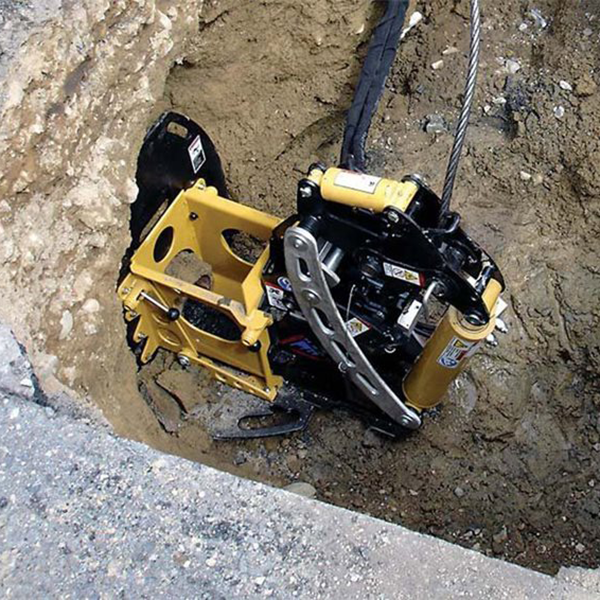

Étape 3 : Tirage du câble d’acier

 L’appareil de tirage tire sur le câble d’acier.  Les deux tuyaux sont tirés du trou à l’intérieur du bâtiment vers le trou au bonhomme à l’eau.  Le tuyau d’entrée d’eau de plomb sort en premier et est remplacé par le tuyau d’entrée d’eau de cuivre qui le suit.

L’avantage d’un remplacement d’entrée d’eau est bien entendu la rapidité d’exécution et la réduction des dommages limités aux éléments de terrassement.  Les coûts sont ainsi diminués pour les travaux mêmes et pour la remise en état des lieux.   Quoique ce soit une technique avantageuse, le tirage ne fonctionne pas toujours : diamètre intérieur du tuyau de plomb trop restreint, courbures souterraines trop prononcées, roches volumineuses adjacentes à la conduite, sol trop dur, rupture du câble, désassemblage des tuyaux, etc.  Dans le cas d’un échec de tirage, l’excavation classique termine le travail.

Pour toute question ou, pour toute demande de travaux, n’hésitez pas à nous contacter.

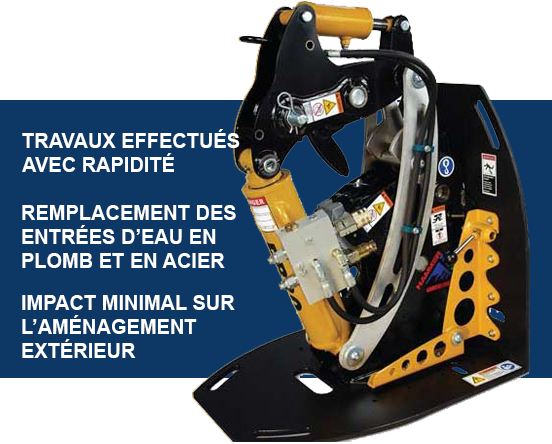

Avantages de confier le remplacement de votre entrée d'eau en plomb par la technique de tirage,
